污泥廢水分離壓干板框式污泥壓濾機：結構、原理與應用全解析

　　板框式污泥壓濾機是較早應用于污泥廢水分離的壓濾設備之一，憑借結構簡單、濾餅含水率可控、適配性廣的特點，至今仍是中小型污水處理廠、工業企業污泥脫水的重要選擇，尤其適合對污泥干度要求較高(如濾餅含水率≤65%)的場景。以下從核心結構、工作原理、性能特點、適用場景及使用注意事項五個維度，展開詳細說明：

　　一、核心結構：模塊化設計，聚焦 “壓干” 需求

　　板框式污泥壓濾機的結構圍繞 “形成密閉濾室 - 加壓過濾 - 快速卸料” 設計，核心部件可分為五大模塊，各模塊針對性適配污泥廢水的粘性、易堵塞特性：

　　濾板與濾框(核心過濾單元)

　　結構：由多組 “濾板 + 濾框” 交替排列組成，濾板為實心板(表面有導流溝槽)，濾框為中空框架(形成濾室);濾布夾在濾板與濾框之間，覆蓋濾室兩側，構成過濾介質。

　　材質：

　　常規污泥(中性、低磨蝕)：濾板 / 濾框選鑄鐵、不銹鋼(強度高，耐高壓);

　　腐蝕性污泥(如化工酸堿污泥)：選聚丙烯(PP)(耐腐性強，重量輕，便于人工搬運);

　　濾布：根據污泥顆粒大小選擇，細顆粒污泥(如市政污泥)用 200-300 目滌綸針刺氈，粗顆粒污泥(如食品殘渣)用 100-150 目丙綸濾布。

　　壓緊系統(提供壓濾動力)

　　作用：將濾板與濾框緊密壓緊，確保濾室密封，防止污泥廢水泄漏;同時為后續 “壓干” 提供基礎壓力。

　　類型：

　　手動壓緊(小型設備，過濾面積≤20㎡)：通過絲杠、手柄手動加壓，適合間歇、小批量處理;

　　機械壓緊(中型設備，20-50㎡)：由電機驅動減速器，帶動絲杠壓緊，壓力穩定(通常 0.8-1.2MPa);

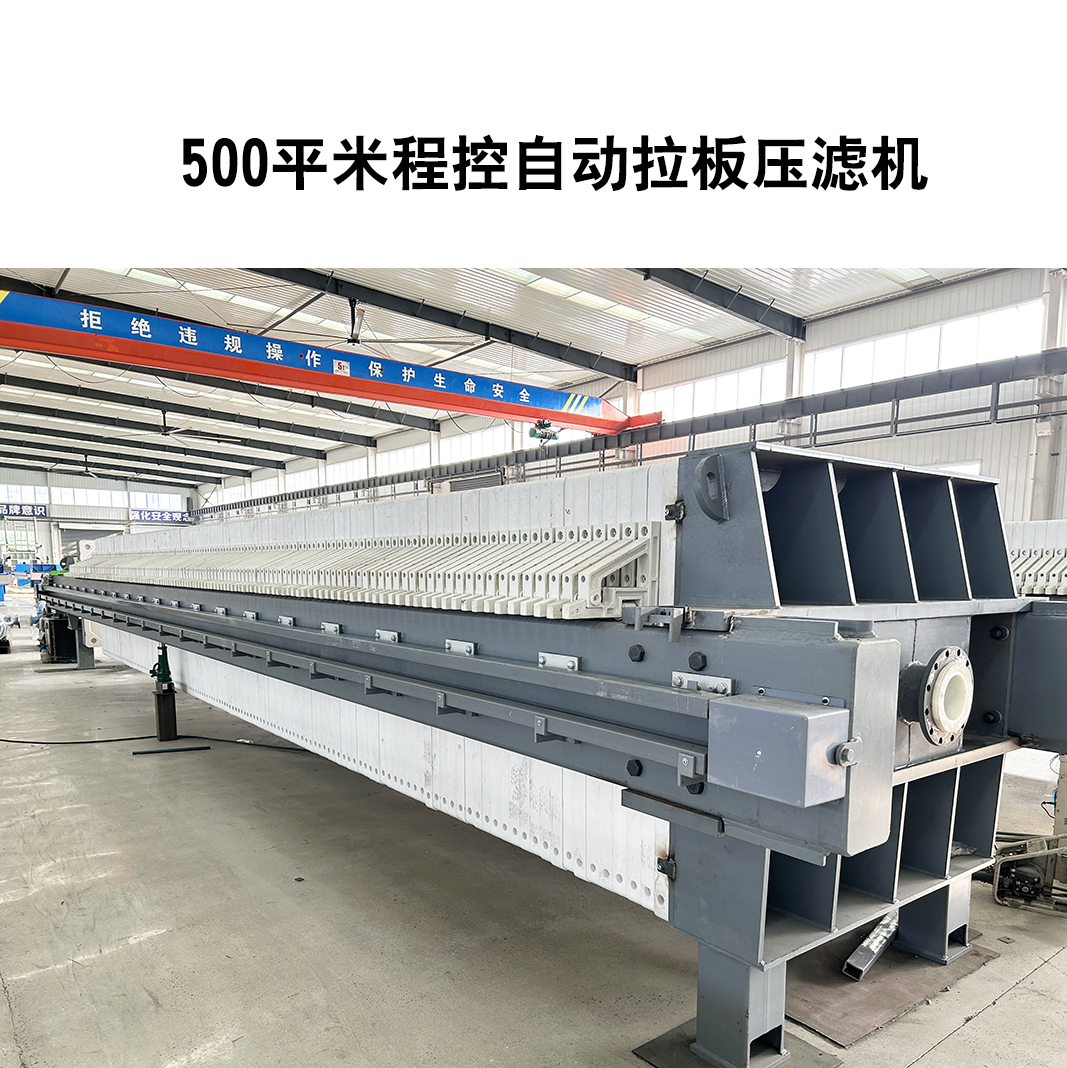

　　液壓壓緊(大型設備，≥50㎡)：通過液壓泵站驅動油缸加壓，壓緊壓力可達 1.2-2.0MPa，適配高粘度污泥的 “深度壓干” 需求，是當前主流配置。

　　進料系統(輸送污泥廢水)

　　組成：進料泵(常用螺桿泵、隔膜泵)、進料管道、閥門;

　　核心要求：需提供足夠壓力將污泥廢水送入濾室(進料壓力 0.6-1.0MPa)，確保污泥能填滿濾框(濾室)，尤其針對高含水率(95%-98%)污泥，需避免壓力不足導致濾室填不滿、濾餅薄。

　　濾液與濾餅收集系統

　　濾液收集：濾板底部或側面設濾液出口，透過濾布的清水(濾液)經導流溝槽匯集后，通過管道排入清水池(可回用或達標排放);

　　濾餅收集：濾板拉開后，壓干的濾餅從濾框中脫落，下方設接料斗或輸送機，將濾餅輸送至儲存區(如污泥餅倉)。

　　控制系統(操作與監控)

　　基礎配置：按鈕控制(手動 / 半自動)，可實現 “壓緊 - 進料 - 保壓 - 泄壓 - 拉板” 的分步操作;

　　升級配置：PLC 控制系統(全自動)，搭配壓力傳感器、液位傳感器，可自動監控進料壓力、壓緊壓力，實現全程無人值守，減少人工干預。

　　二、工作原理：四階段實現 “污泥廢水分離 + 深度壓干”

　　板框式污泥壓濾機的核心邏輯是 “先過濾截留固體，再加壓擠壓水分”，整個工作循環分為四個階段，針對性解決污泥 “難脫水、含水率高” 的問題：

　　壓緊密封階段

　　液壓(或機械)系統啟動，推動壓緊板將濾板、濾框、濾布依次壓緊，相鄰濾板與濾框形成密閉的 “濾室”(容積由濾框厚度決定，通常 5-50mm)，確保后續進料時無污泥泄漏。

　　進料過濾階段

　　進料泵將預處理后的污泥廢水(需加絮凝劑，使污泥顆粒團聚，避免堵塞濾布)加壓送入濾室，在進料壓力(0.6-1.0MPa)作用下：

　　廢水(水分)透過濾布，經濾板導流溝槽排出，成為 “清水濾液”;

　　污泥固體顆粒被濾布截留，在濾室內逐漸堆積，直至填滿整個濾室，形成初始濾餅。

　　保壓壓干階段

　　當濾室填滿濾餅后，保持進料壓力(或提升壓緊壓力至 1.2-2.0MPa)，持續保壓 10-30 分鐘(時間隨污泥粘度調整)：

　　濾餅在壓力作用下被進一步擠壓，間隙水被擠出，濾餅含水率逐步降低(通常可降至 55%-65%，部分高壓機型可達 50% 以下);

　　此階段是 “壓干” 的關鍵，保壓時間越長、壓力越高，濾餅含水率越低(需平衡效率與能耗)。

　　卸料清洗階段

　　保壓結束后，液壓系統泄壓，壓緊板退回;通過人工(小型設備)或自動拉板裝置(大型設備)將濾板依次拉開，壓干的濾餅在重力作用下從濾框中脫落(完成污泥與廢水的徹底分離);較后清洗濾布(避免殘留污泥堵塞濾孔)，準備下一次循環。

　　三、核心性能特點：適配中小型污泥處理需求

　　相比隔膜壓濾機、帶式壓濾機，板框式污泥壓濾機的性能特點鮮明，優勢與局限性均集中在 “結構與效率” 的平衡上：

　　1. 核心優勢

　　濾餅含水率低，壓干效果好：依靠高壓壓緊(1.2-2.0MPa)與保壓時間控制，濾餅含水率可穩定控制在 55%-65%，部分場景(如化工污泥)可低至 50%，遠優于帶式壓濾機(65%-75%)，減少后續污泥處置(運輸、填埋)成本。

　　結構簡單，維護成本低：無復雜的隔膜、壓榨系統，核心易損件僅為濾布(更換成本低，單次幾十至幾百元)，日常維護僅需清洗濾布、檢查壓緊系統密封，適合技術人員較少的中小型企業。

　　適配性廣，抗堵塞能力強：可處理不同性質的污泥，包括高粘度市政污泥、含顆粒化工污泥、食品行業有機污泥;濾布可根據污泥顆粒大小靈活更換，不易因污泥堵塞導致設備停機。

　　濾液清澈度高：濾布截留精度高(可截留粒徑≥1μm 的固體顆粒)，濾液懸浮物(SS)通常≤50mg/L，可直接回用于污水處理前端(如預處理調節池)，實現水資源循環。

　　2. 主要局限性

　　間歇作業，處理效率低：需完成 “壓緊 - 進料 - 保壓 - 卸料” 完整循環后才能進行下一批次處理，單循環時間通常 30-60 分鐘，處理量較小(單臺每小時處理污泥 1-5m3)，不適合大型污水廠(日處理量≥5 萬噸)的連續處理需求。

　　自動化程度上限低：雖可升級為全自動拉板，但濾布清洗、濾餅清理仍需人工輔助(尤其小型設備)，相比全自動化隔膜壓濾機，人工成本略高。

　　濾板 / 濾框易磨損：長期高壓壓緊下，濾板密封面易變形(尤其鑄鐵材質)，需定期檢查更換(單次更換成本幾千至幾萬元)，否則會導致濾液泄漏。

　　四、適用場景：聚焦 “小批量、高干度” 需求

　　板框式污泥壓濾機的適用場景主要圍繞 “處理量中等、對濾餅干度要求高、維護能力有限” 的用戶，典型應用包括：

　　中小型市政污水處理廠：處理日產生污泥量≤50 噸的場景(如鄉鎮污水廠)，濾餅含水率低，可直接交由第三方處置(填埋或焚燒)，無需額外烘干。

　　工業企業污泥處理：

　　化工行業：處理酸堿污泥、含重金屬污泥(如電鍍污泥)，PP 材質濾板耐腐，濾餅干度高便于后續危廢處置;

　　食品行業：處理淀粉渣、豆制品污泥(有機污泥)，濾餅可作為飼料原料或有機肥，低含水率避免霉變;

　　印染行業：處理染料污泥，濾布截留精度高，濾液可回用于染色工序，節約水資源。

　　應急污泥處理：如河道清淤、污水泄漏事故，板框式壓濾機體積小、安裝靈活，可快速部署現場，實現污泥 “即產即處理”，避免二次污染。

　　五、使用與維護注意事項

　　進料前預處理不可少：污泥需加絮凝劑(如 PAM)攪拌均勻，使污泥顆粒團聚成大絮體(粒徑≥10μm)，避免細小顆粒堵塞濾布，導致過濾速度變慢、濾餅變薄。

　　控制進料壓力與保壓時間：

　　進料壓力不可超過設備額定壓力(通常≤1.0MPa)，防止濾板變形;

　　保壓時間根據污泥粘度調整(高粘度污泥可延長至 30 分鐘，低粘度 10 分鐘即可)，避免過度保壓浪費能耗。

　　定期清洗與更換濾布：每次卸料后需用清水沖洗濾布(可配高壓水槍)，每周檢查濾布是否破損(若有漏洞需及時更換，否則濾液會帶泥)，通常濾布使用壽命為 3-6 個月(視污泥磨蝕性而定)。

　　維護壓緊系統密封：每月檢查液壓系統油缸密封件(如密封圈)是否泄漏，若有漏油需及時更換;機械壓緊系統需定期加潤滑油(如絲杠、軸承)，避免生銹卡頓。

　　綜上，板框式污泥壓濾機是 “小批量、高干度” 污泥廢水分離場景的性價比之選，尤其適合中小型企業、鄉鎮污水廠，雖存在間歇作業的局限性，但憑借 “壓干效果好、維護簡單” 的優勢，仍在污泥處理領域占據重要地位。選型時需重點關注過濾面積(匹配處理量)、壓緊壓力(匹配污泥粘度)、濾板材質(匹配腐蝕性) 三個核心參數，確保設備適配實際工況。
