一、液壓壓濾機的結構由三部分組成：
機架；機架是液壓壓濾機的基礎部件，兩端是止推板和壓緊頭，兩側的大梁將二者連執著起來，大梁用以支撐濾板、濾框和壓緊板。
1、止推板：它與支座連接將液壓壓濾機的一端坐落在地基上，廂式液壓壓濾機的止推板中間是進料孔，四個角還有四個孔，上兩角的孔是洗滌液或壓榨氣體進口，下兩角為出口（暗流結構還是濾液出口）。
2、壓緊板：用以壓緊濾板濾框，兩側的滾輪用以支撐壓緊板在大梁的軌道上滾動。
3、大梁：是承重構件，根據使用環境防腐的要求，可選擇硬質聚氯乙烯、聚丙烯、不銹鋼包覆或新型防腐涂料等涂覆。

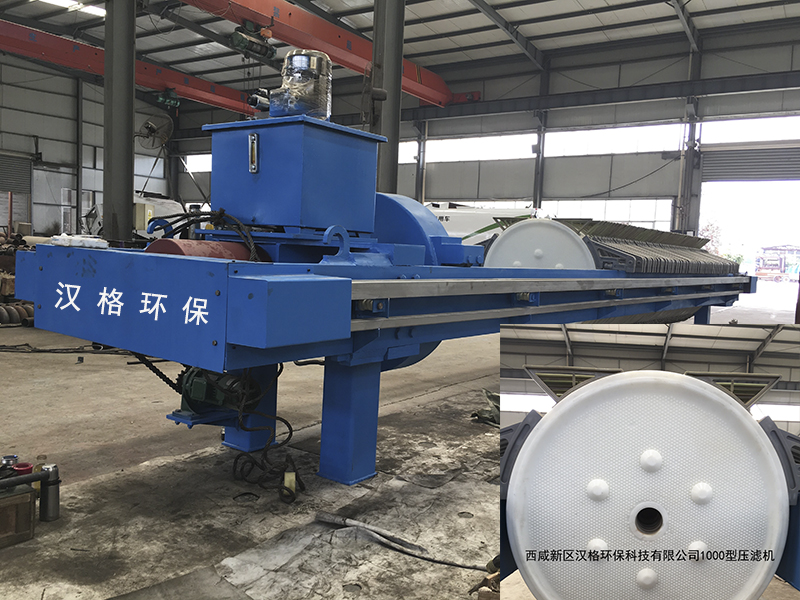

液壓壓濾機
液壓壓緊： 液壓壓緊機構的組成由液壓站、油缸、活塞、活塞桿以及活塞桿與壓緊板連接的哈夫蘭卡片液壓站的結構組成有：電機、油泵、溢流閥（調節壓力）換向閥、壓力表、油路、油箱。液壓壓緊機械壓緊時，由液壓站供高壓油，油缸與活塞構成的元件腔充滿油液，當壓力大于壓緊板運行的摩擦阻力時，壓緊板緩慢地壓緊濾板，當壓緊力達到溢流閥設定的壓力值（由壓力表指針顯示）時，濾板、濾框（板框式）或濾板（廂式）被壓緊，溢流閥開始卸荷，這時，切斷電機電源，壓緊動作完成，退回時，換向閥換向，壓力油進入油缸的有桿腔，當油壓能克服壓緊板的摩擦阻力時，壓緊板開始退回。液壓壓緊為自動保壓時，壓緊力是由電接點壓力表控制的，將壓力表的上限指針和下限指針設定在工藝要求的數值，當壓緊力達到壓力表的上限時，電源切斷，油泵停止供電，由于油路系統可能產生的內漏和外漏造成壓緊力下降，當降到壓力表下限指針時，電源接通，油泵開始供油，壓力達到上限時，電源切斷，油泵停止供油，這樣循環以達到過濾物料的過程中保證壓緊力的效果。
過濾機構；過濾機構由濾板、濾框、濾布、壓榨隔膜組成，濾板兩側由濾布包覆，需配置壓榨隔膜時，一組濾板由隔膜板和側板組成。隔膜板的基板兩側包覆著橡膠隔膜，隔膜外邊包覆著濾布，側板即普通的濾板。物料從止推板上的時料孔進入各濾室，固體顆粒因其粒徑大于過濾介質（濾布）的孔徑被截留在濾室里，濾液則從濾板下方的出液孔流出。濾餅需要榨干時，除用隔膜壓榨外，還可用壓縮空氣或蒸氣，從洗滌口通入，氣流沖去濾餅中的水份，以降低濾餅的含水率。
二、液壓壓濾機介紹：
液壓壓濾機的功能配置；手動壓緊、電機壓緊、自動液壓壓緊、自動保壓、電氣控制/電腦程控、自動拉板、自動接液翻板等。
液壓壓濾機的進料方式；中進料、或角進料、中上進料。明流出液、暗流出液。
液壓壓濾機壓緊機構的組成由液壓站、油缸、活塞、活塞桿以及活塞桿與壓緊板連接的哈夫蘭卡片液壓站的結構組成有電機、油泵、溢流閥（調節壓力）換向閥、壓力表、油路、油箱。
三、液壓壓濾機的過濾方式：
濾液流出的方式分明流過濾和暗流過濾。明流過濾，每個濾板的下方出液孔上裝有水咀，濾液直觀地從水咀里流出。暗流過濾，每個濾板的下方設有出液通道孔，若干塊濾板的出液孔連成一個出液通道，由止推板下方的出液孔相連接的管道排出。液壓壓濾機洗滌方式為濾餅需要洗滌時，有時流單向洗滌和雙向洗滌，暗流單向洗滌和雙向洗滌。
四、液壓壓濾機的保養事項：
1、調試正常的液壓壓濾機方可進料工作，每班工作前要對整機作完全的檢查。機械壓緊傳動部件及減速箱須加足潤滑油；液壓壓緊復查油箱貯油量及液壓站工作壓力，液壓油一般每年更換一次，更換時應對液壓系統作—次較為完全的清洗，液壓站工作壓力小于油缸的工作壓力，但不能低于過濾壓力允許值，過小會引起較大滲漏，過大會損壞機件。
2、禁止在濾板少于規定數量的情況廠開機工作，以免損壞機件。加料前檢查濾板排列情況，濾布不能有折疊現象，防止發生較大滲漏；卸餅后濾板一定要緊靠壓緊排列整齊。
3、待一切正常后方可壓緊濾板加壓過濾，過濾壓力和過濾溫度須在規定范圍之內，過濾壓力過高會引起滲漏，過濾溫度過高塑料濾板易變形，加料時懸浮液要濃度均勻。不得有混雜物；卸餅后濾布及濾板須沖洗干凈，不允許殘渣粘貼在密封面或進料通道內，否則會影響進料暢通及濾板的密封性，從而相起因濾板兩側壓力不平衡，導致濾板變形損壞。
4、濾布的選擇一定要符合濾槳的過濾技術要求，新濾布制作前應先縮水，開孔直徑應小于濾板孔徑，配套濾板時布孔與板孔應相對同心，進料孔布簡應貼緊筒壁，否則會造成，過濾不清，過濾速率低，布筒破裂，達不到預期過濾目的后果。
5、液壓壓濾機在壓濾初期，濾波較混濁，當濾布上形成一層濾餅后濾液就會變清。如濾液一直混濁或有清變混，則可能是濾布破損或布孔與板孔偏差，此時要關閉該閥或停止進料更換濾布。濾板間允許有濾布毛細現象引起的少量滲漏。
6、移動濾板時，用力應均勻適當，不得碰撞、摔打，以免損壞密封面及濾扳手把。濾布使用一段時間后會變硬，性能下降，為此需作定期檢查，若發現有變更影響過濾速率的現象，則可用相應低濃度的弱酸弱堿進行中和清洗，使濾布恢復功能，無法恢復則及時更換。
7、漿料、洗液或壓縮空氣閥門，須按操作程序啟用，不能同時啟用，隔膜擠榨時壓縮空氣壓力不能超過過濾壓力。
